Condiciones de uso:
El SMC-8018 producido por Jiangsu Siming es un sistema de control de máquinas de construcción de uso general.y la sección trasera utiliza un sensor de zapato de 6 sondas. El sensor del zapato se puede utilizar para la detección de altura, y su operación es simple y confiable. SMC-8018 es un sistema de control flexible y eficiente.Su sistema operativo se basa en tecnología avanzada de microprocesamiento y adopta la tecnología de bus CANEs adecuado para todo tipo de pavimentadores de marca importados y nacionales, y se utiliza para el control automático de nivelación en la construcción de pavimentadores de apoyo.
Funciones y características:
1- Productos mejorados basados en 8008;
2El controlador está conectado con 3 sensores de una sola sonda y un sensor de tipo de arranque. Tiene las características de un diseño simple 8008, un funcionamiento conveniente y flexible y un precio asequible.El sensor tipo zapato mejora la precisión de medición y la capacidad antiinterferencia.
Controlador chino:
Adopta el modo de control digital y forma una red de control con sensores a través del protocolo de bus CAN, que tiene una fuerte escalabilidad.
El sistema tiene una función de autodiagnóstico, y los fallos del sistema son claros a simple vista en la pantalla.
Seleccionar diferentes modos de control según las condiciones de trabajo, de modo que el sistema pueda adaptarse a las condiciones de trabajo para lograr el efecto de control óptimo,y se puede ajustar la longitud del haz equivalente.
Datos en tiempo real en la pantalla LCD, todas las interfaces de operación están en chino o instrucciones gráficas, lo que hace que sea más fácil de dominar y más conveniente de usar.
Características del sensor ultrasónico:
Se utilizan sondas de alta calidad de alta potencia.
Utilice el sistema de bus CAN para intercambiar datos con el controlador.
Forma y estructura únicas para un fácil mantenimiento y reparación
La barra de compensación del sensor y la compensación de temperatura puesta en marcha internamente pueden funcionar de forma independiente o simultánea.
Todos los sensores son intercambiables.
El sensor del zapato está compuesto por 6 sondas ultrasónicas. Las 5 sondas independientes del sensor trabajan al mismo tiempo.Solo se utilizarán 3 datos cercanos al valor de detección real para obtener el valor medio.
El sensor del zapato puede reemplazar la acera de inclinación, alambre de acero o hilo de algodón, sin desgaste mecánico, sin material pegajoso.
Introducción de varios puntos:
Parámetros técnicos:
Válvula de trabajo: 10V~30V
Tipo de comunicación: CANbus
Corriente de salida del controlador: 5A
Tipo de salida del controlador: NPN, PNP
Frecuencia de salida: 3 Hz
Rango de detección ultrasónica: 25cm~100cm
Resolución: 0,2 mm
La frecuencia de la sonda ultrasónica: 200KHZ.
Temperatura de trabajo: -20 °C a 85 °C

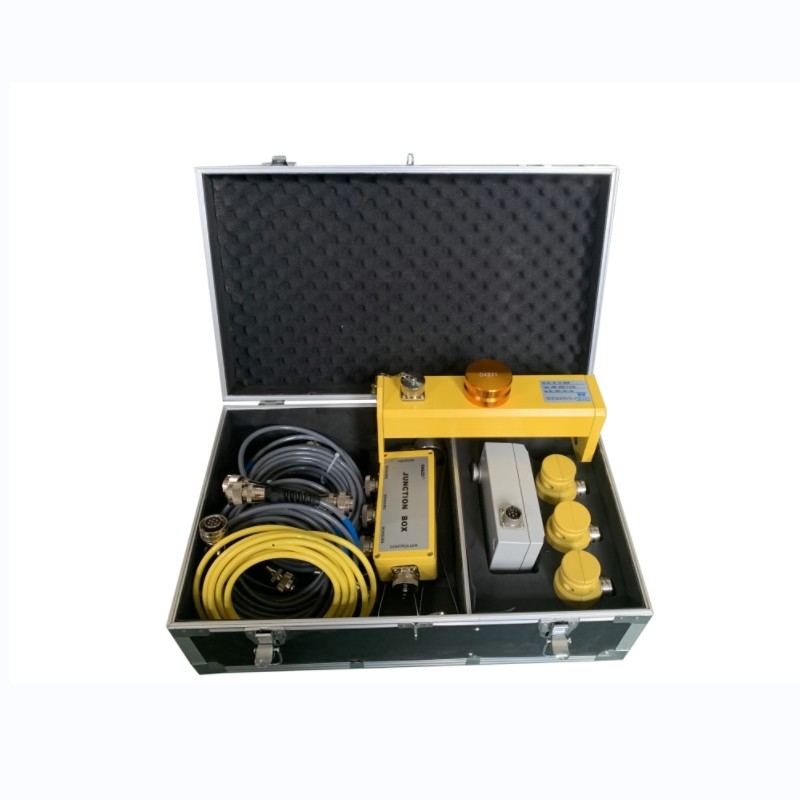

Configuración del producto:
| número de serie |
nombre |
Unidad |
cantidad |
En el caso de la |
| 1 |
8008 Controlador maestro |
Sólo |
2 |
|
| 2 |
Sensor 8008 |
Sólo |
6 |
|
| 3 |
Sensor 8428 |
Sólo |
2 |
|
| 4 |
Caja de unión 8008 |
Sólo |
2 |
|
| 5 |
8008 Varilla de compensación de temperatura del sensor |
el individuo |
6 |
|
| 6 |
8008 cable de alimentación |
raíz |
2 |
Cables en espiral de 2 m, negro |
| 7 |
Cables de caja de unión 8008 |
raíz |
2 |
2m de hélice amarillo |
| 8 |
Línea del sensor 8008 |
raíz |
8 |
Cable en espiral negro 2 metros 4, 1,3 metros 2 |
| 9 |
el manejo |
Sólo |
8 |
|
| 10 |
Placa de montaje del controlador principal |
el individuo |
2 |
Parafusos M10 × 150, 2 piezas (incluidas las tuercas planas de las lavadoras de resorte)
M4×6 hexágono interior, 8 piezas
M4×15 hexágono interior, 4 piezas |
| 11 |
Tarjeta de actividad de la caja de unión |
el individuo |
2 |
Parafusos M10 × 150, 2 piezas (incluidas las tuercas planas de las lavadoras de resorte)
M4×6 hexágono interior, 8 piezas |
| 12 |
tarjeta de actividad de la varilla colgante |
Sólo |
8 |
Parafusos M10 × 150, 8 piezas (incluidas las tuercas planas de lavadora de resorte) |
| 13 |
Anillo de localización |
Sólo |
12 |
Contiene 16 piezas de tornillos M10×25 |
| 14 |
Tarjeta de montaje de sensores en forma de U |
conjunto |
6 |
Las tuercas de las alas de acero inoxidable M8, 16 piezas, las tuercas antiaflojamiento M8, 16 piezas |
| 15 |
Dispositivo de haz de tarjeta |
Sólo |
4 |
Tornos y tuercas M10×90, 4 piezas (incluidas las almohadillas elásticas planas) |
| 16 |
una barra colgante |
raíz |
8 |
|
| 17 |
Válvula de aleación de aluminio/Válvula de acero inoxidable |
El bolso |
4 |
parafusos M10×35, 16 piezas (incluidas las colgantes de resorte);
Parafusos M10×50, 8 piezas (incluidas las ruedas de resorte plano) |
| 18 |
En el caso de los productos de acero inoxidable, el valor de las partidas de acero inoxidable es igual o superior a: |
El bolso |
2 |
Parafusos M10×40, 8 piezas (incluidas las tuercas) |
| 19 |
Cubierta exterior de acero inoxidable |
El bolso |
2 |
Parafusos M10×40, 16 piezas (incluidas las tuercas) |
| 20 |
Conexión de soporte de tubería redonda |
raíz |
4 |
|
| 21 |
se ha atascado |
Sólo |
8 |
Parafusos M12×75, 16 piezas (incluidas las almohadillas elásticas planas) |
| 22 |
Partes estándar |
El bolso |
1 |
|
| 23 |
el cableado |
raíz |
20 |
|
| 24 |
la férula activa |
|
|
Configuración de acuerdo con las necesidades del cliente |
| 25 |
placa de soldadura |
|
|
Configuración de acuerdo con las necesidades del cliente |
| 26 |
herramienta |
conjunto |
1 |
Incluyendo cuchillo de utilidad, 1 17-19 llave inglesa sólida, 1 16-18 llave inglesa sólida, 1 16-18 llave inglesa de torsión, 1 17-19 llave inglesa de torsión, 1 llave inglesa ajustable de 12 pulgadas |
| 27 |
el material |
la participación |
1 |
Incluye 1 manual de instrucciones, 2 etiquetas, 1 certificado de identificación, 1 lista de envío y 1 formulario de encuesta de opinión del usuario |
