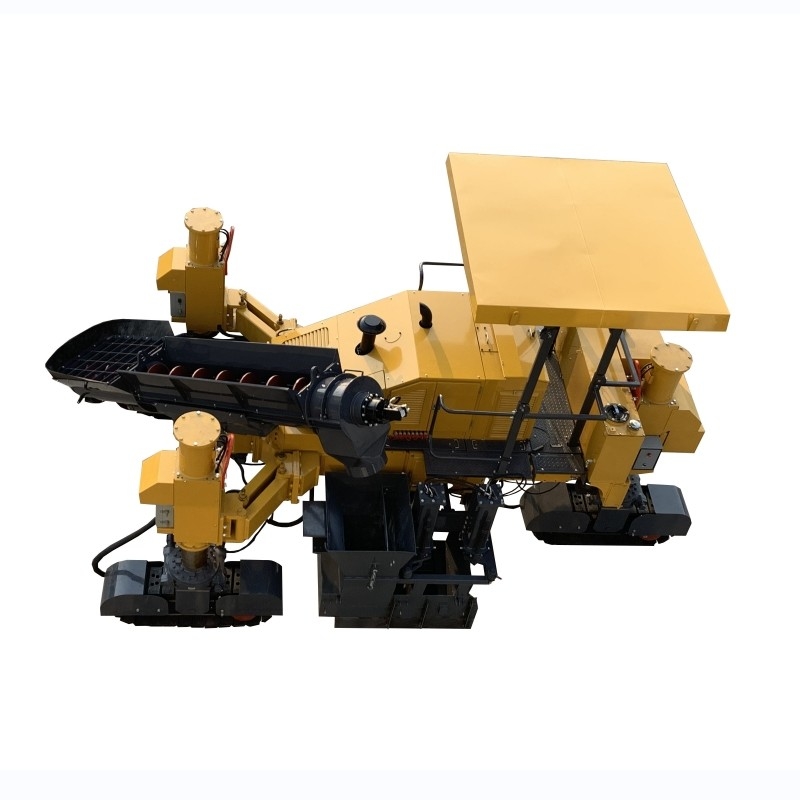

Máquina pavimentadora de hormigón con encofrado deslizante, equipo de pavimentación de carreteras de 2,5 m de ancho
Máquina pavimentadora con encofrado deslizante para superficies de hormigón lisas y duraderas en la construcción de conservación del agua
Condiciones de uso
- Campos de construcción de carreteras y vías municipales: bordillos, cinturón de aislamiento central, muros de protección contra colisiones, protección de taludes, zanjas de drenaje, pavimentos de cemento, etc.
- Campo de construcción ferroviaria: muros de contención, zanjas de drenaje, etc.
- Campos de construcción agrícola y de conservación del agua: canales anti-filtración, protección de taludes y endurecimiento de pavimentos, etc.
Características principales
1. Mejorar la eficiencia de la construcción
La máquina de encofrado deslizante logra una operación continua, completando el vertido y la formación de hormigón de una sola vez, acelerando significativamente el progreso de la construcción. Su alta mecanización reduce la mano de obra y la intensidad del trabajo, al tiempo que elimina los problemas de eficiencia de las operaciones manuales.
2. Asegurar la calidad de la construcción
Esta tecnología controla eficazmente la calidad del vertido de hormigón, creando superficies más lisas y evitando grietas y huecos. Asegura el rendimiento anti-filtración y resistencia al impacto de los proyectos de conservación del agua, al tiempo que mejora la continuidad de la estructura de hormigón.
3. Adaptarse a condiciones de trabajo complejas
La máquina de modo deslizante de cemento de tres vías sobresale en áreas de ingeniería de conservación del agua desafiantes como pendientes de presas pronunciadas y túneles, facilitando el transporte y la construcción de hormigón en lugares difíciles.
4. Reducir la inversión en costos
Minimiza la rotación y la pérdida de plantillas, reduciendo eficazmente la inversión en construcción. La alta eficiencia de la construcción también ahorra tiempo y costos de mano de obra.
5. Mejorar la estabilidad estructural
La construcción mecanizada mejora la estabilidad de la estructura de construcción de hormigón.
6. Fácil de operar y controlar
El sistema de control electrohidráulico simplifica la operación con monitoreo en tiempo real del estado de la máquina e indicación intuitiva de fallas para una pronta resolución de problemas.
7. Fuerte aplicabilidad
El accionamiento hidráulico de orugas completas y la dirección proporcionan una potente fuerza motriz y una dirección rápida para diversas operaciones de pavimentación. El tornillo o la cinta transportadora giratoria, basculante y sesgada mejora aún más la eficiencia.
Especificaciones técnicas
| Nº |
Proyecto |
Unidad |
Parámetro |
| Parámetros básicos de rendimiento |
| 1 |
Ancho máximo de pavimentación |
cm |
300 |
| 2 |
Altura máxima de pavimentación |
cm |
180 |
| 3 |
Velocidad de trabajo |
m/min |
0～10 |
| 4 |
Velocidad de conducción |
km/h |
0～2 |
| 5 |
Productividad teórica |
m3/h |
90 |
| 6 |
Capacidad de la tolva |
m3 |
2～10 (Depende del ancho del molde) |
| 7 |
Capacidad de ascenso |
% |
≥20 |
| 8 |
Tanque de diésel |
L |
230+120 (opcional) |
| 9 |
Tanque de agua |
L |
500 |
| 10 |
Tanque de aceite hidráulico |
L |
300 |
| Parámetros de rendimiento del motor |
| 11 |
Modelo de motor |
/ |
Shangchai SC4H160.5G4 |
| 12 |
Potencia del motor |
kW r/min |
118Kw/2200 |
| 13 |
Tipo de motor |
/ |
4 cilindros refrigerado por agua |
| 14 |
Estándar de emisiones |
/ |
Fase 4 (Fase 3 opcional) |
| Parámetros de tamaño |
| 15 |
Dimensiones (L x A x H) |
mm |
7000*3550*3600 |
| 16 |
Transporte (L x A x H) |
mm |
7000*2250*2860 |
| 17 |
Pista (L x A x H) |
cm |
163x30x63 |
| Parámetros de peso |
| 18 |
Peso |
kg |
15000 |
| Parámetros de rendimiento de alimentación |
| 22 |
Velocidad del dispositivo en espiral |
r/min |
0～70 |
| 23 |
Diámetro en espiral |
cm |
42 |
| 24 |
Velocidad del dispositivo de correa |
r/min |
0～100 |
| Parámetros de rendimiento del molde |
| 25 |
Número de moldes |
uds |
1 |
| 26 |
Forma de construcción |
/ |
Pavimentación lateral izquierda (opcional) |
| Parámetros de compactación por vibración |
| 28 |
Frecuencia de la varilla de vibración |
Hz |
0～167 |
| 32 |
Número de vibradores |
uds |
5 |
| Parámetros de rendimiento de limpieza |
| 33 |
Forma de limpieza |
/ |
Limpieza a alta presión |
| 34 |
Presión de limpieza |
Mpa |
7 |
| Sistema hidráulico |
| 35 |
Cantidad de bombas hidráulicas |
uds |
2 |
| 36 |
Enfriamiento de aceite hidráulico |
/ |
Radiador de gran tamaño, refrigeración por aire forzado |
| 37 |
Precisión máxima de filtrado |
/ |
10μm |
