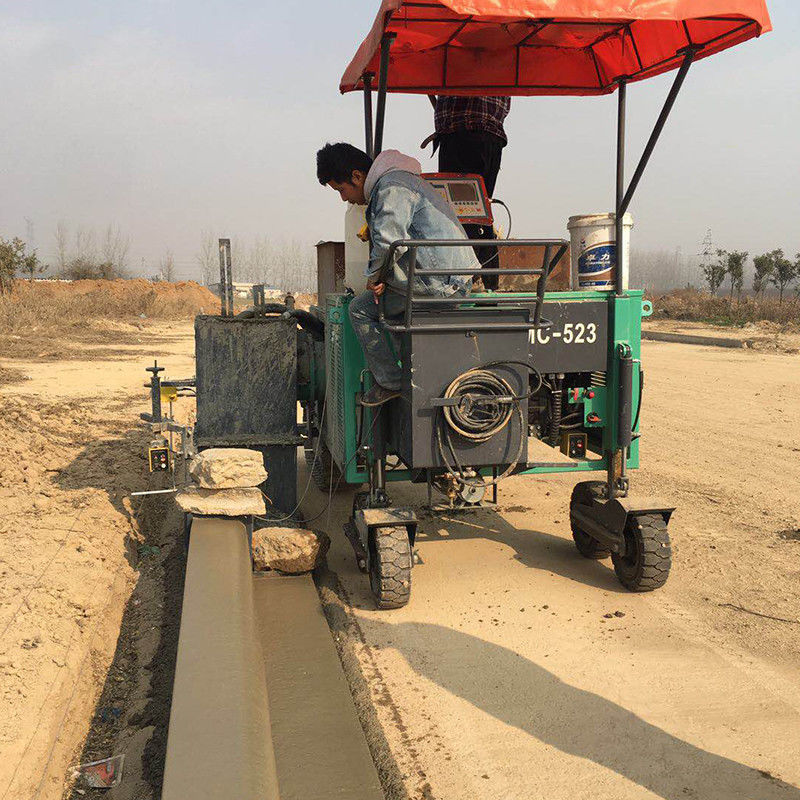

Máquina pavimentadora de canaletas de hormigón SMC-523 para la construcción de canales de drenaje en el borde de la carretera

La extendedora de moldes deslizantes para bordillos y cunetas SMC-523 está diseñada para perfiles de hormigón como bordillos de carreteras y estructuras relacionadas con el drenaje, según el molde seleccionado y los planos del proyecto. Combina desplazamiento hidráulico, un tren de rodaje de orugas y un dispositivo de alimentación por sinfín para dar forma al hormigón a lo largo de las líneas de construcción preparadas.

Los canales de drenaje de carretera requieren dimensiones adecuadas, un perfil consistente y la pendiente longitudinal diseñada para que el agua fluya según lo previsto. Los métodos de construcción tradicionales pueden implicar múltiples operaciones de encofrado y ajustes manuales. Para secciones de canal repetidas, una extendedora de moldes deslizantes puede proporcionar un proceso de construcción alternativo al alimentar hormigón en un molde dedicado y formar el perfil de forma continua.

La SMC-523 tiene un rango de ancho de pavimentación de 0–1.250 mm y un rango de altura de pavimentación de 0–500 mm. Su control de dirección, nivel y pendiente basado en sensores puede ayudar a los operadores a seguir la línea y la elevación diseñadas. Antes de seleccionar la máquina para un proyecto de drenaje, el comprador debe proporcionar la sección transversal del canal, la pendiente requerida, la mezcla de hormigón y las condiciones del sitio para confirmar la compatibilidad del molde.

• Formación de molde dedicado: Admite la construcción de perfiles de hormigón basada en el molde seleccionado.
• Dispositivo de alimentación por sinfín: Ayuda a distribuir el hormigón en el área de formación y mejora la eficiencia de la alimentación.
• Desplazamiento hidráulico sobre orugas: Proporciona tracción y una gran área de contacto en superficies preparadas adecuadas.
• Control basado en sensores: Admite el ajuste de dirección, nivel y pendiente durante la operación.
• Dos circuitos de vibrador estándar: La especificación de la máquina lista dos circuitos de interfaz de vibrador.
• Pantalla de operación LCD: Ayuda al operador a monitorear el estado de funcionamiento y las indicaciones de fallas.
• Lavado de agua a alta presión: Ayuda con la limpieza después del turno de construcción.

Los desagües de carretera y las cunetas de hormigón están diseñados para recoger y guiar el agua superficial. Si el perfil del canal, la sección transversal o la pendiente longitudinal no coinciden con los planos de ingeniería, la estructura de drenaje puede no funcionar como se esperaba. La alimentación irregular de hormigón y la formación inconsistente también pueden aumentar la necesidad de correcciones manuales.

Las condiciones de construcción pueden variar a lo largo de la ruta. Los contratistas pueden encontrar cambios en la preparación de la subrasante, espacio de trabajo limitado, diferentes dimensiones de canal y acceso restringido para la entrega de materiales. Por lo tanto, el equipo seleccionado debe coincidir con la geometría real del canal y las condiciones del sitio en lugar de depender solo de una descripción general de la máquina.

Una extendedora de moldes deslizantes es más relevante cuando el proyecto contiene perfiles de hormigón repetidos y el molde se puede diseñar para que coincida con la sección requerida.

La SMC-523 utiliza un molde dedicado para formar el perfil de hormigón requerido. Su dispositivo de alimentación por sinfín ayuda a distribuir el hormigón, mientras que el sistema de vibración apoya el proceso de formación. El control de dirección, nivel y pendiente basado en sensores puede ayudar a los operadores a mantener la línea y la elevación planificadas.

Para proyectos de canales de drenaje, el diseño del molde es especialmente importante. Antes de la producción, el contratista debe confirmar el ancho inferior del canal, el ancho superior, la profundidad, las pendientes laterales, el espesor de la pared y la pendiente longitudinal. Estas dimensiones deben verificarse con la configuración real de la máquina y el molde.

Las dimensiones indicadas de la SMC-523 son rangos de trabajo de la máquina, no una garantía de que cada forma de canal pueda producirse sin un molde adecuado. Los requisitos de perfil personalizados deben revisarse antes de finalizar un pedido.

Las dimensiones y el peso finales dependen de la configuración. Verifique el molde y el perfil de construcción requeridos antes de realizar el pedido.

Sujeto a la compatibilidad del molde, la SMC-523 puede considerarse para:

• Canales de drenaje de hormigón en carretera
• Cunetas de hormigón a lo largo de caminos de acceso
• Estructuras de drenaje junto a carreteras rurales
• Perfiles de drenaje de carretera en proyectos relacionados con autopistas
• Canales estrechos de hormigón y perfiles de borde repetidos

Para proyectos en el extranjero, los compradores también deben considerar los arreglos de dosificación de hormigón, el suministro de agregados, la disponibilidad de agua, el acceso de transporte y el soporte de mantenimiento.

1. Proporcione el plano del canal: Incluya la sección transversal, la profundidad, el ancho, el espesor de la pared y las pendientes laterales.
2. Confirme la pendiente longitudinal: Indique la pendiente de diseño y cómo se establecerá en el sitio.
3. Describa la mezcla de hormigón: Incluya el asentamiento o la consistencia, el tamaño del agregado y los requisitos de refuerzo si corresponde.
4. Verifique el rango de trabajo de la máquina: Confirme que el perfil del canal sea compatible con el molde seleccionado.
5. Evalúe las condiciones de acceso y desplazamiento: Explique la condición del suelo, el ancho de la ruta y el espacio de trabajo.
6. Discuta el control y el soporte: Confirme el control de nivel y pendiente requerido, la opción del motor, las piezas de repuesto y la capacitación del operador.
